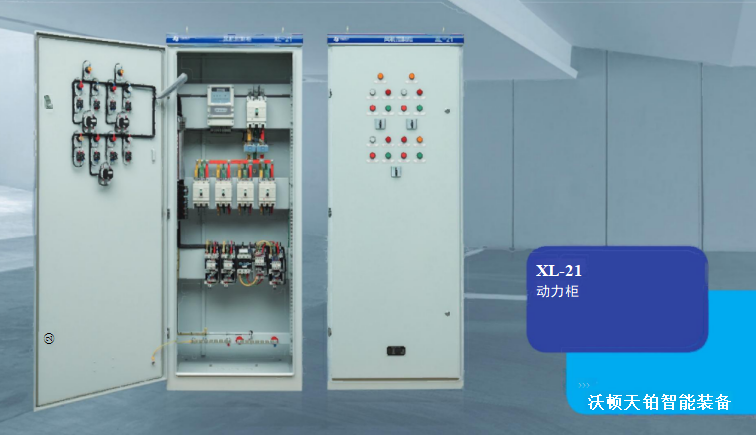

XL-21 动力柜

概述

本公司生产的 XL-21 动力柜适用于发电厂及工矿企业中，在交流电压500伏及以下的三相四线或三相五线系统作动力配之用。XL-21 动力柜是户内装置靠墙安装，屏前检修。

结构特点

XL-21动力柜是由封闭式，外壳用钢板弯制而成，刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指 示母线的电压。配电箱前面有门，门打开后，配电箱内全部设备敞露、便于检修维护。本配电箱均采用国内自行设计的型组件，具有结构紧凑，检修

方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。

正常使用环境

1、 环境温度： -50℃~+40℃,且24h 内的平均温度不超过+36℃;

2、 海拔高度：不超过2000m;

3、 相对湿度：在周围空气湿度为+40℃时不超过50%;

在较低湿度下可以有较高的相对湿度(如：+20℃时为90%),考虑到温度的变化允许产生适度的凝霜。

4、 设备安装时与垂直面的倾斜度应不超过5°,设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
